M-Scan 120

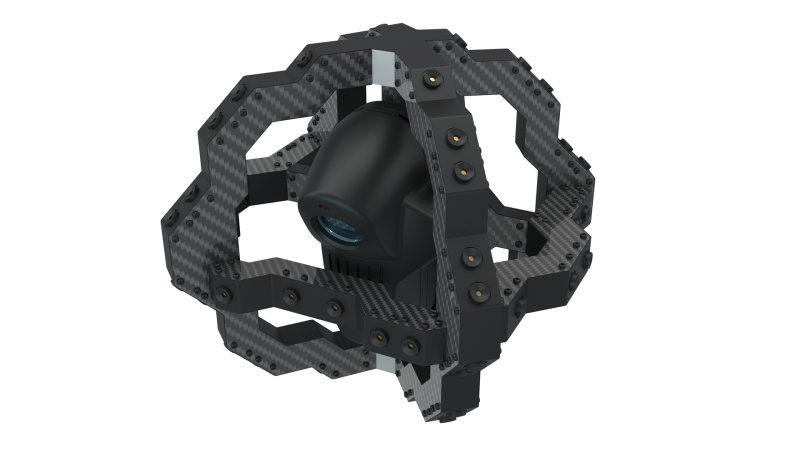

Metronor M-Scan 120 je přenosný skenovací 3D měřicí systém, který kombinuje laser s modrým paprskem a elektro-optický navigační systém, bez nutnosti připravovat měřený díl pomocí značek. Kamery sledují aktivní body na ručním skeneru a tím průběžně určují polohu a orientaci skeneru. Jedná se o velmi efektivní alternativu k běžným 3D skenovacím systémům. Systém se skládá ze dvou kamer značky Nikon zajištujících kontinuální sledování, 3D ručního skeneru a počítače s nainstalovaným softwarem. Pro měření skrytých oblastí je možné použít dotykové světelné pero.
Systém je kompaktní a vejde se do přenosného kufru. Komponenty jsou vytvořeny stavebnicově, a proto je případný upgrade systému velmi jednoduchý. Není tedy třeba pořizovat nový systém. Pro rozšíření aplikací lze volitelně ke skeneru přikoupit dotykové světelné pero, které dokáže měřit i neviditelné hrany.
Výhody produktu
- Ruční přenosný 3D skener
- Bez nutnosti používání nálepek a sprejování součásti
- Široké spektrum aplikací
- Skenování pomocí laseru s modrým světlem
- Celý systém se vejde do přenosného kufru
- Lze dovybavit dotykovým perem
Technická specifikace produktu
| M-Scan 120 | |
|---|---|
| Bodů v jedné šířce | Až 2000 |
| Šírka měření | Až 120 mm |
| Výška měření | Až 100 mm |
| Přesnost skenování* | ± (0,035 + L/70000) mm |
| Přesnost při použití dotykového pera* | ± (0,020 + L/70000) mm |
| Měřicí laser | Modrý laser s vlnovou délkou 450 nm |
*L je měřená délka v milimetrech.
