Micro CT

Výhody přístroje

Jednoduché nastavení paramterů
Nedestruktivní zobrazení
Vysoké rozlišení systému
Jednoduchá údržba a spolehlivost

Popis

Počítačová tomografie (CT) je nedestruktivní testování (NDT) vzorků a klíčový prostředek nedestruktivního hodnocení (NDE). Stále častěji nahrazuje tradiční metodu detekce destruktivních řezů.

Počítačová tomografie přesáhla rámec nedestruktivního testování v tradičním slova smyslu. Technologie CT používaná v průmyslových počítačových tomografech je přizpůsobena široké škále odvětví.

Jedná se o radiologickou metodu, která pomocí rentgenového záření umožňuje zobrazení vnitřních a vnějších částí.

S postupem času hraje průmyslová počítačová tomografie stále důležitější roli jako měřicí zařízení. Výhodou oproti dotykovým nebo optickým systémům je, že naměřená data jsou zaznamenána komplexně a nedestruktivně.

Aplikace systému

Porovnání nominálních a skutečných hodnot Odchylky od CAD modelu jsou zobrazeny barevným porovnáním.
Kontrola rozměrů jedním skenem lze kontrolovat přesnost rozměrů složitých vnitřních i vnějších prvků.
Elektronické testování defekty můžete rychle zjistit zrentgenováním elektronických dílů, např. desek s plošnými spoji nebo baterií.
Kontrola spojovacích technik jedním skenem zjistíte, zda jsou svařené, pájené, lepené či nýtované spoje opravdu bezchybné.
Analýza tloušťky stěny
Strukturální analýza 3D charakterizace struktury poskytuje důležitý náhled a přehled díky rentgenové mikroskopii s vysokým rozlišením.
4D analýza
S pomocí 4D analýzy lze analyzovat chování materiálů podléhajících vnějších vlivů a také chování v průběhu času.
Analýza vláknových kompozitů
Analýza vláknových kompozitů vizualizuje 3D rozložení a orientaci různých prvků kompozitního materiálu.
Analýza velikosti a rozložení zrna
Velikost a rozložení zrna jsou rozhodujícími faktory při stanovování tvrdosti a síly. A proto je důležité je analyzovat.

Technická specifikace

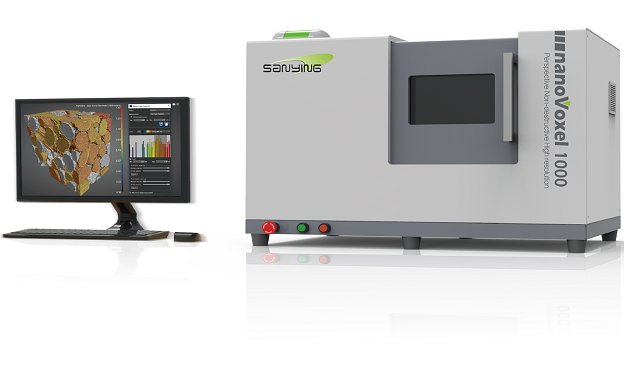

Micro CT	nanoVoxel-1000	nanoVoxel-2000	nanoVoxel-3000	nanoVoxel-4000	nanoVoxel-5000
Oblast meření [mm]	145x114	244x195	244x195	427x427	427x427
Maximální rozměr vzorku [mm]	300x200	400x300	450x350	600x550	600x600
Maximální hmotnost vzorku [kg]	15	15	15	25/100	25/100
X-ray zdroj [KV]	110	150	240/225/190/160	300/240/225/190/160	300/240/225/190/160
Dimension [mm]	900x500x660	1620x1100x1700	2460x1250x1950	2770x1440x2040	2770x1540x2040
Hmotnost [kg]	500	2400	5000	7500	8000
